3G на DIR-320, для "лінивих" ;)

  у розділі Технічні теми

D-Link DIR-320Хочу поділитись з Вами досвідом налаштування інтернету від МТС Коннект (3G, CDMA) через модем AnyData ADU-500A (оновлено:  + ADU-510A) на роутері D-Link DIR-320.

Мета — отримувати по 3G стабільний інтернет, без задіювання комп’ютера, що потім роздається по Wi-Fi, методом заміни прошивки роутера.

Для простоти, не буде жодного командного рядка, телнету чи правки конфігураційних файлів.

Спеціальна прошивка від D-Link для 3G модемів зарекомендувала себе погано — постійні обриви зв’язку та зависання.

Модернізована прошивка дозволяє використовувати USB G3 модем та забезпечує безперебійний зв’язок (з перевіркою з’єднання та перепідключенням, при потребі). Оригінальна проишвка від D-Link не має таких можливостей.

Роутер потрібний для того щоб автоматично з’єднуватись з провайдером та роздавати інтернет нашим комп’ютерам. D-Link Dir-320 дуже добре підходить для нашої задачі бо є недорогим, має порт USB та має можливість змінювати прошивку (є аналогом роутера ASUS WL-500gP V2 тільки зі зменшеним об’ємом оперативної пам’яті). Його ціна — близько 40 доларів.

Модем — AnyData ADU-500A (оновлено: + ADU-510A), який надає компанія МТС.

Прошивка (програмне забезпечення) — модернізована версія так званої "Прошивки від Олега" що є модернізованою версією прошивки від Asus.

Припускається що Ви маєте роутер, прошивка в ньому — "заводська", він підключений кабелем (один з портів LAN) до комп’ютера, а статтю Ви прочитали раніше, тому вже маєте усі потрібні файли. Крім того Ви розумієте що так робити не треба :) і Ви самі відповідаєте за наслідки.

Крок 1

Завантажте архів з усіма потрібними файлами:  Dir-320_AD-500A_MTS.zip. Розпакуйте їх в якусь директорію на Вашому комп’ютері.

Крок 2

Отримайте на комп’ютері IP адресу від роутера, або встановіть її вручну з діапазону 192.168.0.2-254 .

Крок 3

Щоб закинути в модем альтернативну прошивку, в загальному, треба робити це за допомогою протоколу TFTP. Щоб уникнути використання командного рядка (я ж обіцяв ;) ) ми змінимо прошивку роутера на прошивку від D-Link, яка змінює завантажувач та дозволяє (ймовірно через помилку розробників) оновлювати пристрій будь якими іншими, навіть неофіційними прошивками.

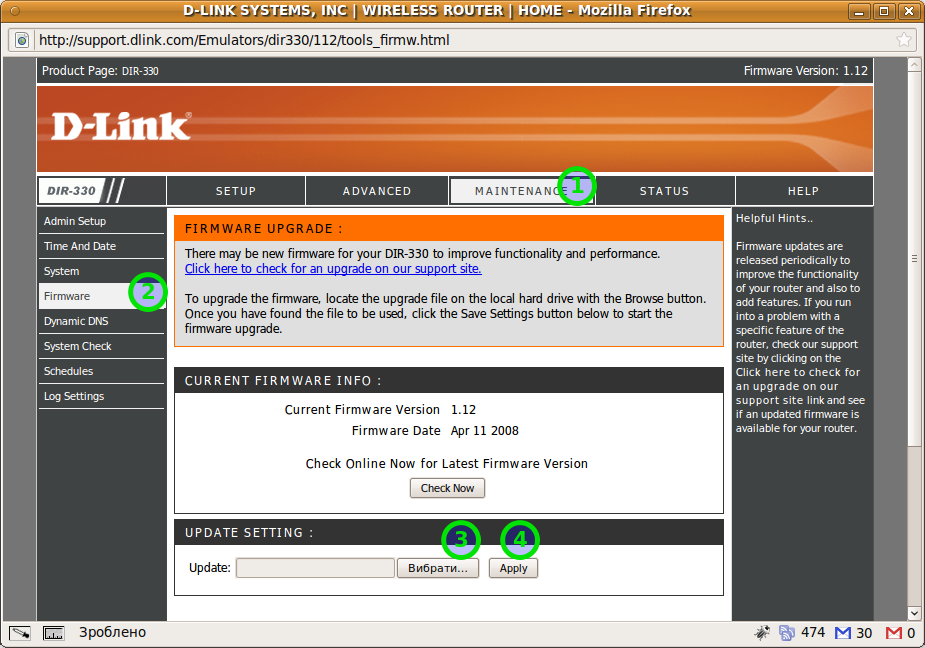

D-Link Web GUIЗа допомогою веб-оглядача відкрийте сторінку http://192.168.0.1. Як правило логін для входу — admin, пароль або порожній або теж admin.

Зайдіть у розділ Maintenance (згори) а потім у Firmware (зліва).

На сторінці, що з’явиться, натисніть кнопку "Вибрати" та вкажіть де знаходиться файл DIR320-wimax-1.2.6.bin. Натисніть "Apply".

Дочекайтесь поки сторінка закінчить свою роботу (1-2 хв). На роутер встановиться "проміжна" прошивка.

Крок 4

Знову зайдіть на сторінку http://192.168.0.1. Як правило логін для входу — admin, пароль або порожній або теж admin.

Знову зайдіть на сторінку оновлення прошивки (шукайте на сторінці "Система", ліворуч).

Вкажіть розташування файлу WL500gpv2-1.9.2.7-d-r1087.trx. Розпочнеться заміна прошивки на модернізовану, альтернативну (2-3 хв). Вітаю! Це майже все.

Крок 5

Отримайте на комп’ютері нову IP адресу по DHCP або встановіть її вручну (тепер це 192.168.1.2-254).

Крок 6

Зайдіть на сторінку http://192.168.1.1. Користувач — admin, пароль — admin.

Погодьтесь запустити майстер налаштувань, встановіть часову смугу для Вашого регіону (Україна це GMT+2). На інші запитання просто тисніть "Next' а в кінці "Finish".

Крок 7

Щоб не налаштовувати модем AnyData AD-500A та усі потрібні програми вручну ми закинемо в роутер вже готові налаштування.

Зайдіть на сторінку System Setup а далі у Flashfs Management.

Для New Flashfs File вкажіть розташування файлу dir-320_ADU-500A_.tar.gz.

Оновлено: для модему AnyData ADU-510A вкажіть файл DIR320_AnyData.ADU-510A.tar.gz який можна взяти на цій сторінці.

Крок 8

Для автоматичного налаштування роздачі через WiFi зайдіть на сторінку System Setup а потім у Setting Management.

Для New Setting File вкажіть розташування файлу Mokujin_WIFI.CFG.

Зайдіть у Wireless та потім у Interface і змініть назву безпровідної мережі та пароль для неї (та інші параметри Wi-Fi, за бажанням).

Або налаштуйте безпровідні параметри вручну.

Крок 9

Вкажіть на комп’ютері адресу DHCP (якщо змінювали її вручну).

Запхайте модем в USB-порт роутера, перевантажте його та насолоджуйтесь стабільним з’єднанням. сподіваюсь і швидким. ;)

Кінець

Усе зроблено за мотивами різних форумів. За готові конфігураційні файли подяки користувачу mokujin з Донецька.****

За налаштування для модему ADU-510A кредити ідуть користувачу romtron.

DIR320_AnyData.ADU-510A.tar.gz
