Ремонтуємо флешку JetFlash V85

  у розділі Технічні теми

...а також про те, як її розібрати (Transcend JetFlash V85).

Стали ногою на свою улюблену флешку, встромлену в комп’ютер, чи прибиральниця пройшлася по ній шваброю, чи дитина використали її як підніжку, щоб зазирнути на монітор, бо там ставиться нова Ubuntu :) ?

Як правило, в таких випадках, флешка ламається  не повністю (а особливо металева V85), а лише кріплення USB-штекера. Його внутрішні контакти просто виламуються з плати флешки.

Розбирання

Проблема JetFlash V85 в тому, що її корпус повністю металевий і важко зрозуміти як його відкрити.

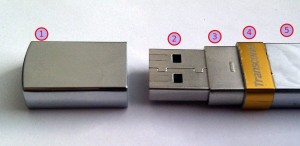

Як розібрати Transcend JetFlash V85

"Задній" ковпачок (5) заклацується на корпус (3). Язичок, яким цей ковпачок утримується сховано за накладкою (4).

Як розібрати Transcend JetFlash V85

Отже:

1

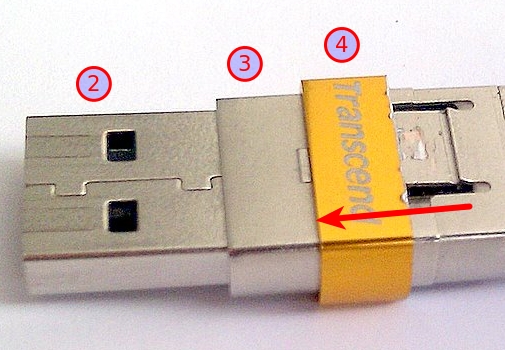

Використовуючи щось тонке, але міцне, підважте накладку (4) від заднього ковпачка — у напрямку роз’єму USB (2). Спробуйте стягнути накладку на 5 мм, аж поки не стане видно металевий штопорний "язичок".

Як розібрати Transcend JetFlash V85

2

Тоненькою плоскою викруткою, натисніть на язичок, що фіксує задній ковпачок, щоб він трохи прогнувся донизу і перестав утримувати її.

Як розібрати Transcend JetFlash V85

3

Якщо Ви опустили язичок достатньо низько, то корпус (3) тепер повинен майже вільно вилізти з заднього ковпачка.

4

Тепер,можна зняти і сам корпус (3), пропихаючи роз’єм USB (2) з причіпленою до нього платою у напрямках, вказаних стрілкою.

Як розібрати Transcend JetFlash V85

5

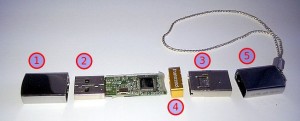

Ось і все. Флешку Transcend JetFlash V85 розібрано.

Як розібрати Transcend JetFlash V85

Ремонт

У моєму випадку, на щастя, просто контакти USB-роз’єму"відірвались" від плати.

Ремонт Transcend JetFlash V85

Достатньо було прогріти їх паяльником і ніжки знову злилися з розплавленим припоєм в екстазі, з’єднавши їх з платою.

P.S.

Будьте обережні, коли відкриваєте корпус і не пошкрябайте його зазублинами, як я. ;)
