Встановлення датчика температури (-програматора) для газового котлаЯкщо у Вас вдома автономне опалення то Ви регулюєте температуру повітря або просто на котлі, або за допомогою кімнатного датчика температури.

Якщо датчик в Вас є, то читати буде не так цікаво, хоча можливо і взнаєте щось нове.

Якщо датчика-програматора немає, я спробую переконати що він Вам потрібний  :) і розкажу як його встановити.

Що таке датчик температури?

Пристрій, що слідкує за температурою повітря і вмикає/вимикає котел опалення коли це потрібно.

Електронні датчики, переважно мають функції програматора — Ви можете встановлювати бажану температуру для певних годин чи днів тижня.

Нариклад вночі — прохолодніше, вдень — жаркіше.

Для чого взагалі якийсь датчик?

Уявіть ситуацію. В Вас — газовий котел. На ньому є ручка (кнопки) якими можна змінювати температуру води (носія) що подається на радіатори опалення.

Комфорт

Зранку Ви встали, і відчуваєте що в кімнатах прохолодно. Потрібно підкрутити "температуру" на котлі. Поснідали — треба йти на роботу. Треба не забути скрутити температару, інакше цілий день, поки всі на роботі, котел буде гріти воду (кімнати) ні для кого, даремно витрачаючи газ.

Погода. Зараз така зима, що до обіду -5, а після обіду +10. Відчуваєте що зимно? Збільшіть температуру. На дворі вийшло сонце і температура зрсла? Ви відчуєте це вже коли в кімнатах стане надто тепло — побіжите скручувати.А поки не відчуєте що надто жарко — котел буде даремно нагрівати кімнати.

А під вечір знову приморозок. Зрозуміли це вже коли в кімнатах стало надто холодно — знову іди і регулюй температуру.

Прийшли гості і надихали :) в кімнаті? Не забудьте вимкнути котел, бо стане всім жарко.

А датчик температури буде включати опалення лише коли кімнатна температура стане нижче бажаного рівня, постійно забезпечуючи Вам комфортну температуру.

Економія

Виробники датчиків температури заявляють (і користувачі це підтверджують) про 20-30% економії газу.

Основна причина економія палива очевидна, бо котел працює лише тоді, коли це справді потрібно.

Економте газ вночі, економте газ коли усі на роботі. Але коли Вам це буде потрібно — кімнати прогріються до потрібної температури, автоматично (зранку, перед поверненням з роботи).

Збільшується ефективність опалення. Коли керування котлом ручне — температура носія встановлюється на 30-50 °C, бо інакше буде надто жарко.

В автоматичному режимі, з датчиком температури, темпаратура носія може (і повинна) бути більшою — 70-80 °.

Чим більша температура носія тим більший коефіцієнт корисної дії (ККД) системи. При 30° ККД 50%. При 70° — 80%! (пишу з пам’яті)

Заощаджується ресурс механізмів котла. В загальному, він працює оптимальніше (лише коли потрібно). Температура носія більша, тому працює він менше часу.

Замість циклів у ручному режимі, наприклад, 45 хв роботи, 15 хв відпочинку, у автоматичному режимі буде 10 хв роботи, 50 хв простою.

Як працює датчик температури

Є складні системи, в яких з датчика-контролера повністю керуються усі процеси роботи котла. Обмін даними, з котлом, відбувається через цифрову шину, по дротах чи радіоканалу.

Ціна: 250-600 євро. ;)

В простіших системах, датчик просто замикає певні контакти коли потрібно щоб котел включився і розмикає їх коли потрібно вимкнути котел.

Для з’єднання з котлом потрібно 2 дроти. Струм дуже маленький, підійде практично будь-який провід (телефонний тощо). Існують безпровідні варіанти.

Ціна: 300 грн (безпровідний — 600 грн).

Якщо котел підтримує просте керування через спеціальний роз’єм — Вам прекрасно підійжуть "дешеві" електронні програматори чи навіть механічні, регульовані, термодатчики (термостати).

Для нашого котла «Vaillant turboTEC pro», за рекомендаціями магазинів та форумів, я вибрав польський програматор Auraton 2020 (300 грн).

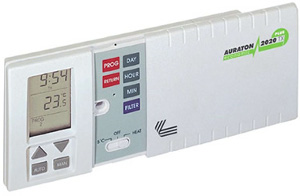

Auraton 2020

Встановлення програматора

Усі малюнки збільшуються після натиснення на них (у цьому ж вікні).

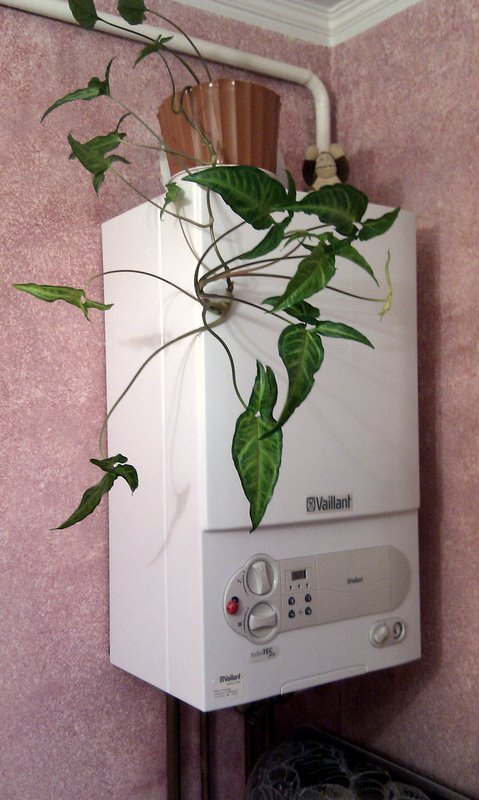

Підключення до котла Vaillant turboTEC pro

Vaillant turboTEC pro

Зняти зовнішній корпус

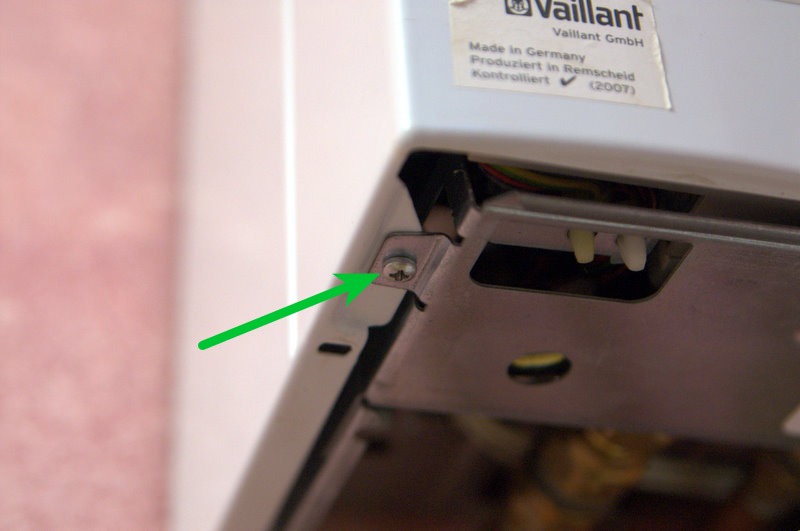

Відкрутити два болти що розташовані внизу (зліва і справа).

Vaillant turboTEC pro

Потягнути на себе нижню частину корпусу (він відхилиться на завісах вгорі) а потім потягнути усю кришку на себе — вона легко здійметься уся.

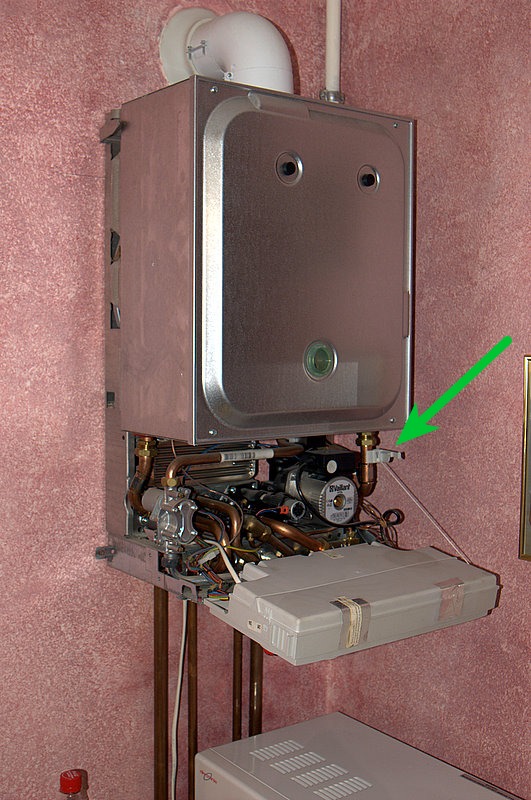

Нахилити панель керування

Панель утримується одним фіксатором, справа.

Vaillant turboTEC pro

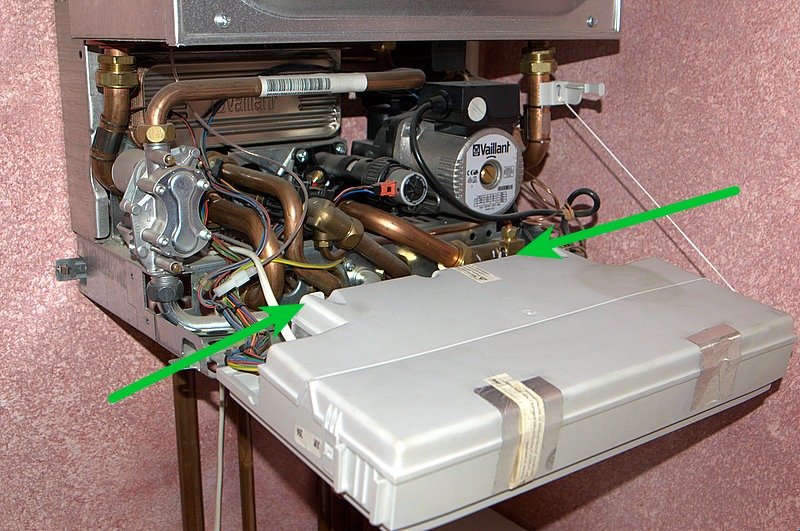

Відкрити захисну кришку панелі керування

Вона кріпиться двома фіксаторами у дальній частині.

Vaillant turboTEC pro

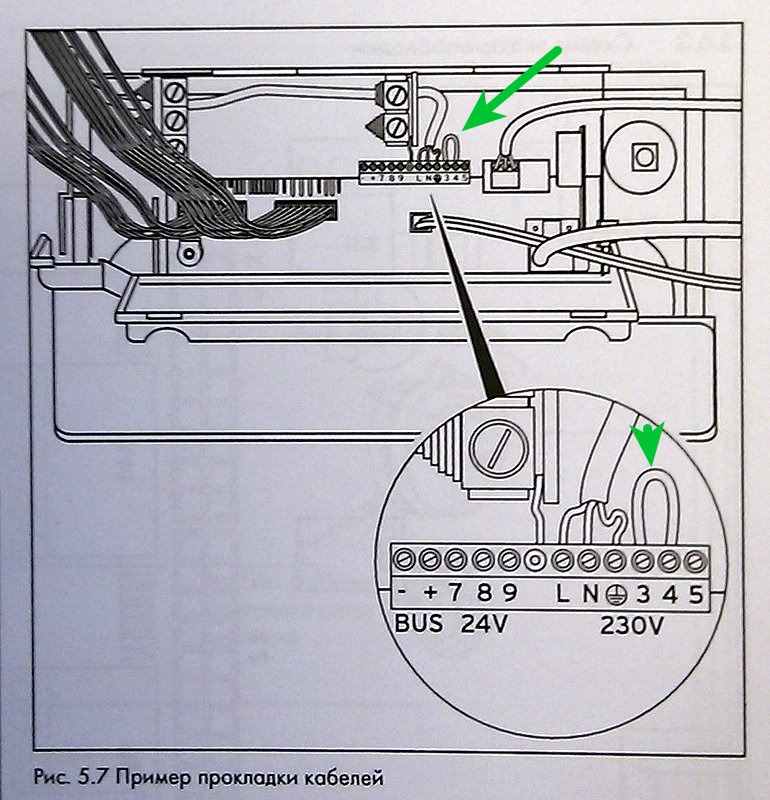

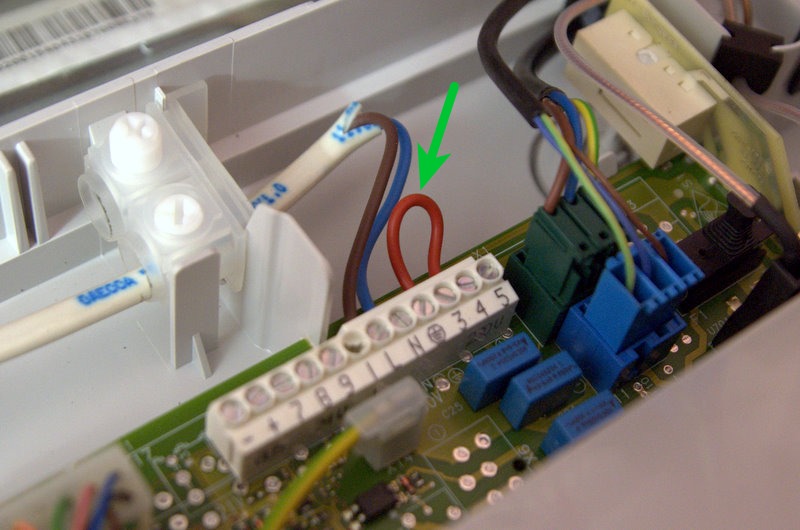

"Чарівна" перемичка

Це саме вона вказує котлу коли працювати. За замовчуванням — контакти закорочено між собою.

Перевірте по інструкції та проконсультуйтесь з фахівцями щоб взнати чи підтримує Ваш котел таку функцію.

Вийміть перемичку повністю, запам’ятайте куди була вона запхана.

Vaillant turboTEC pro

Vaillant turboTEC pro

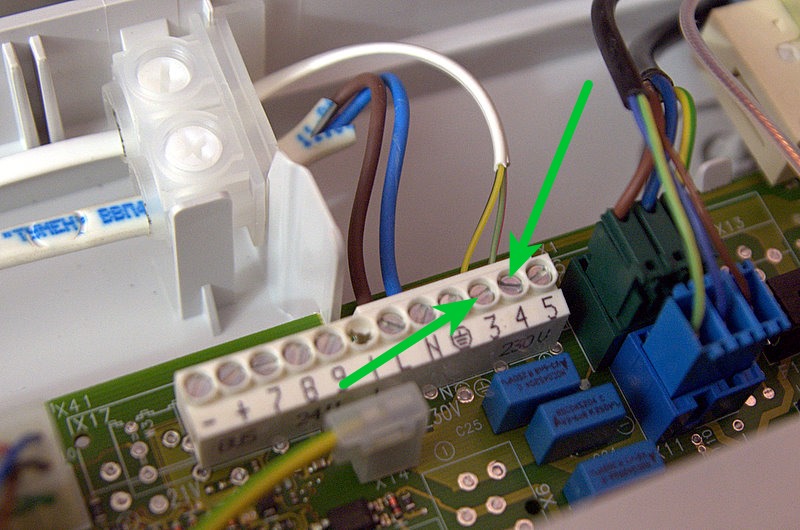

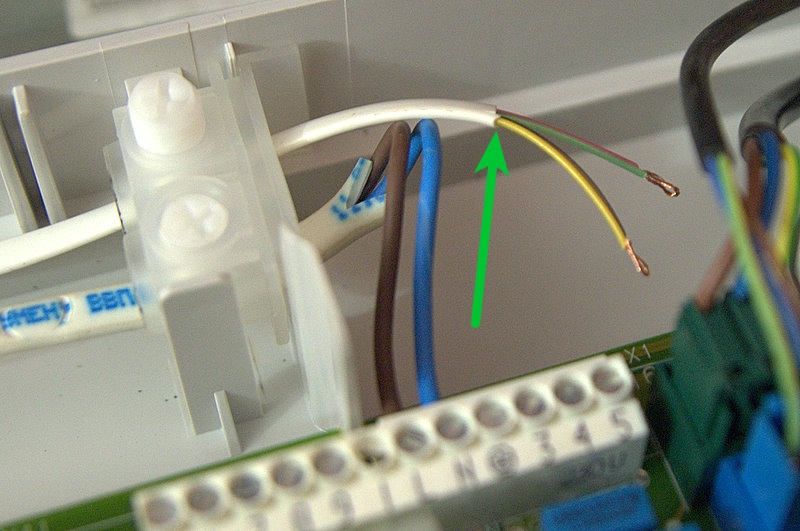

Провід для під’єднання датчика

Запхайте і зафіксуйте два проводи у роз’ємах, з яких було знято перемичку (для Vaillant turboTEC pro це контакти 3-4).

Vaillant turboTEC pro

Vaillant turboTEC pro

Закрийте корпус у зворотньому порядку.

Підключення до датчика-програматора

Провід для під’єднання котла

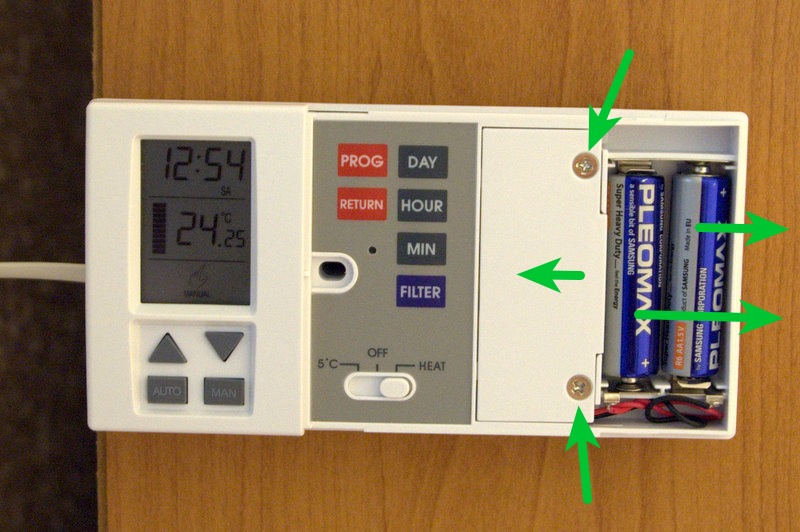

Вийміть батарейки. Відкрутіть накладну пластину щоб побачити контакти під’єднання.

Auraton 2020

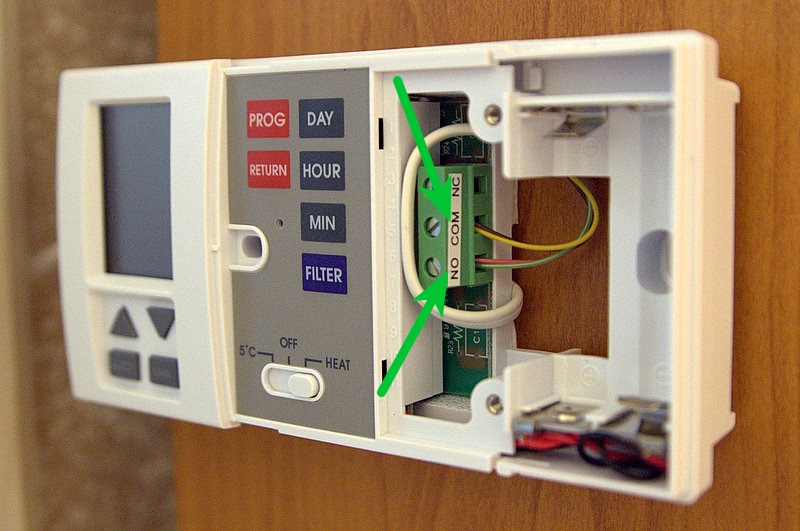

Підключіть проводи до роз’ємів "COMM" і "NO":

Auraton 2020

"NO" — нормально розімкнуті контакти.

Складіть все в зворотньому порядку.

Розташування датчика

Виробник рекомендує встановлювати датчик на висоті 1,5 м у місці, що захищене від прямого сонячного проміння.

Вибір кімнати, в якій буде датчик, дуже важливий.

Потрібно встановити програматор у найхолоднішій кімнаті, щоб у ній гарантовано підтримувалась комфортна температура.

Котел буде орієнтуватись на холодну кімнату, а в тепліших потрібно відрегулювати (зменшити) потужність радіаторних панелей так, щоб температури в них не були надто вищими, відносно "холодної".

Залишилось запрограмувати його роботу на цілий тиждень (це зовсім нескладно).

Цікавою є також функція "вихідні" — коли Ви вказуєте коли повернетесь і яку температуру підтримувати коли нікого вдома не буде. Квартиру буде автоматично нагріто за деякий час пере Вашим поверненням.

Не намагайтесь зробити описане самі, якщо не розумієте що робите! Краще запросіть майстра.

Вибачте, хотів просто показати як підключати, а знову вийшло купа слів. ;)
